Konfigurasi Voip Cisco SPA 112

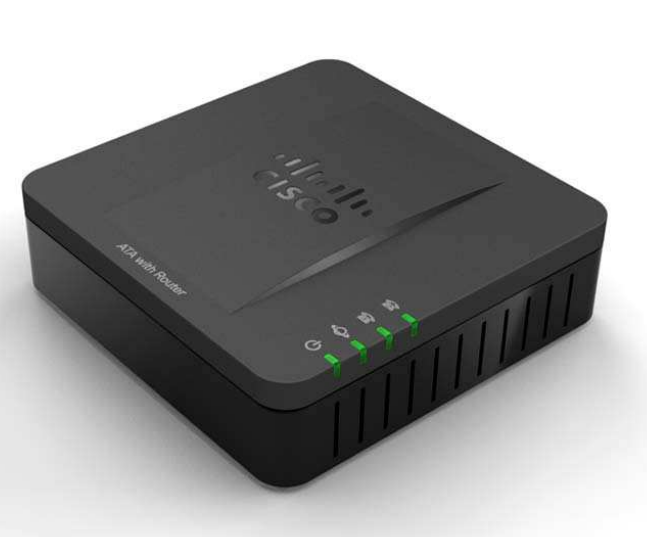

Cisco ATA SPA 112
Cisco SPA 112 adalah salah satu produk dari cisco yang dapat digunakan untuk komunikasi data suara menggunakan jaringan internet. Sering orang menyebutnya dengan Voip ( Voice Over Internet Protocol ).
Kali ini saya akan berbagi bagaimana cara konfigurasi sederhana untuk Voip menggunakan Cisco SPA 112.
Untuk langkah - langkah konfigurasinya adalah sebagai berikut.
Step 1 :
Nyalakan perangkat Cisco SPA 112 anda, karena secara default SPA 112 menerima ip dhcp dari jaringan, untuk melakukan remoot perangkat tersebut anda harus melakukan determinasi perangkat SPA 112 tersebut dengan jaringan dengan satu subnet jaringan komputer anda yang akan anda gunakan untuk melakukan konfigurasi perangkat tersebut sehingga SPA 112 bisa mendapatkan ip dari network anda yang bisa anda gunakan untuk meremoot perangkat tersebut.
Misal : Jika komputer anda terhubung ke sebuah router dijaringan anda, anda harus menghubungkan perangkat Cisco SPA 112 ke satu router yang sama dengan komputer anda.
Step 3:
Jika anda telah berhasil melakukan login pada browser akan tampil seperti berikut.
Kemudian kita klik menu QUICK SETUP anda diminta untuk mengimputkan beberapa keterangan mengenai id voip yang anda gunakan beserta lain2nya.
Berikut penjelasan mengenai capture diatas.
Proxy : sip.ldp.co.id ( Server voip yang anda miliki / server voip penyedia layanan voip )
Display Name : VOIP TEST ( display nama yang akan keluar diperangkat voip teman anda )
User ID : 1988 ( sesuaikan dengan pass user id voip yang anda miliki )
Password : 69bbv ( sesuaikan dengan pass user id voip yang anda miliki )
Setelah anda lengkapi anda bisa langsung klik SUBMIT.
Step 4 :
Untuk mengatur IP perangkat SPA 112 ini tidak berubah - ubah, anda bisa masuk ke menu NETWORK SETUP. Yang perlu anda setting adalah sebagai berikut.
Conection Type : Statik IP
Internet IP Address : 192.168.100.100 ( ip satu network dengan ip komter anda yg dapat akses internet)
Subnet Mask : 255.255.255.0
Default Gateway : 192.168.100.1
Domain name : sip.ldp.net.id ( Server voip yang anda miliki / server voip penyedia layanan voip )
DNS Server Order : Manual-DHCP
Primary DNS : 124.40.255.10 ( DNS dari provider anda )
Secondary DNS : 103.10.121.34 ( DNS dari provider anda )
Jika sudah anda lengkapi semua klik SUBMIT.
Step 5 :
Jika anda telah berhasil melakukan konfigurasi , anda bisa langsung menu menu VOICE.
Karena kita tadi hanya melakukan konfigurasi pada line 1 anda bisa melakukan ricek pada line 1 apakah status line 1 sudah Registeret. Seperti capture berikut.
Jika sudah seperti diatas berarti untuk konfigurasi yang anda lakukan sudah berhasil.
Demikian tutorial dari saya, selamat mencoba...
Cisco SPA 112 adalah salah satu produk dari cisco yang dapat digunakan untuk komunikasi data suara menggunakan jaringan internet. Sering orang menyebutnya dengan Voip ( Voice Over Internet Protocol ).
Kali ini saya akan berbagi bagaimana cara konfigurasi sederhana untuk Voip menggunakan Cisco SPA 112.
Untuk langkah - langkah konfigurasinya adalah sebagai berikut.
Step 1 :
Nyalakan perangkat Cisco SPA 112 anda, karena secara default SPA 112 menerima ip dhcp dari jaringan, untuk melakukan remoot perangkat tersebut anda harus melakukan determinasi perangkat SPA 112 tersebut dengan jaringan dengan satu subnet jaringan komputer anda yang akan anda gunakan untuk melakukan konfigurasi perangkat tersebut sehingga SPA 112 bisa mendapatkan ip dari network anda yang bisa anda gunakan untuk meremoot perangkat tersebut.
Misal : Jika komputer anda terhubung ke sebuah router dijaringan anda, anda harus menghubungkan perangkat Cisco SPA 112 ke satu router yang sama dengan komputer anda.
contoh topologi
Untuk mengetahui ip dhcp yang didapat SPA 112 kita dapat ngetahuinya dengan menggunakan telephone yang sudah terhubung ke perangkat tersebut dengan menekan tombol ****110# nanti perangkat akan menginformasikan berapa ip yang didapat oleh perangkat tersebut.
Untuk perangkat yang saya gunakan untuk tutorial ini mendapat ip 192.168.100.100 kemudian ip tersebut saya gunakan untuk remoot menggunakan browser, jika berhasil pada browser akan tampil sebagai berikut.
Step 2:
Ketika tampilan pada browser sudah seperti diatas anda diminta untuk menginputkan user dan password.
Untuk user dan password default Cisco SPA 112 adalah :
User : admin
Password : admin
Step 3:
Jika anda telah berhasil melakukan login pada browser akan tampil seperti berikut.
Kemudian kita klik menu QUICK SETUP anda diminta untuk mengimputkan beberapa keterangan mengenai id voip yang anda gunakan beserta lain2nya.
Berikut penjelasan mengenai capture diatas.
Proxy : sip.ldp.co.id ( Server voip yang anda miliki / server voip penyedia layanan voip )
Display Name : VOIP TEST ( display nama yang akan keluar diperangkat voip teman anda )
User ID : 1988 ( sesuaikan dengan pass user id voip yang anda miliki )
Password : 69bbv ( sesuaikan dengan pass user id voip yang anda miliki )
Setelah anda lengkapi anda bisa langsung klik SUBMIT.
Step 4 :
Untuk mengatur IP perangkat SPA 112 ini tidak berubah - ubah, anda bisa masuk ke menu NETWORK SETUP. Yang perlu anda setting adalah sebagai berikut.
Conection Type : Statik IP
Internet IP Address : 192.168.100.100 ( ip satu network dengan ip komter anda yg dapat akses internet)
Subnet Mask : 255.255.255.0
Default Gateway : 192.168.100.1
Domain name : sip.ldp.net.id ( Server voip yang anda miliki / server voip penyedia layanan voip )
DNS Server Order : Manual-DHCP
Primary DNS : 124.40.255.10 ( DNS dari provider anda )
Secondary DNS : 103.10.121.34 ( DNS dari provider anda )
Jika sudah anda lengkapi semua klik SUBMIT.
Step 5 :
Jika anda telah berhasil melakukan konfigurasi , anda bisa langsung menu menu VOICE.
Karena kita tadi hanya melakukan konfigurasi pada line 1 anda bisa melakukan ricek pada line 1 apakah status line 1 sudah Registeret. Seperti capture berikut.
Jika sudah seperti diatas berarti untuk konfigurasi yang anda lakukan sudah berhasil.
Demikian tutorial dari saya, selamat mencoba...
