Setting Management Bandwidth Menggunakan Queues Tree

Written By Friday, September 25 47 Comments Edit
Dunia jaringanindo - Jumpa kembali rekan - rekan semua, telah kita ketahui untuk perangkat mikrotik memiliki 2 fitur limiter yang fungsional yaitu simple queues dan queues tree. Mikrotik yang memang memiliki keunggulan dalam bandwidth management sehingga kita tidak akan mudah kecolongan bandwidth. Dengan konfigurasi yang sangat mudah sehingga memudahkan kita dalam melakukan pembagian bandwidth untuk user kita.

Dari kedua fitur limiter tersebut antara simple queues dan queues tree sama -  sama power full, namun dari namanya saja kita sudah mengetahui bahwa queues tree lebih power full dibandingkan simple queues.

Berikut sedikit pemaparan mengenai kelebihan dan kekurangan masing-masing fitur tersebut.

Simple Queues sesuai dengan namanya juga cukup simple dalam meng-configurasinya,namun di simple queues kita tidak bisa mengalokasikan bandwidth khusus untuk icmp sehingga apabila pemakaian bandwidth di client sudah full ping timenya akan naik dan bahkan rto ( request time out ).

Berbeda halnya dengan Queue Tree, untuk melakukan konfigurasi sedikit rumit bagi pemula atau kita yang baru belajar Mikrotik, namun di queue tree kita bisa mengalokasikan bandwidth khusus untuk icmp, sehingga walaupun traffik user sudah full untuk ping bisa stabil.

Langsung saya kita praktikan untuk konfigurasi sederhana management bandwidth menggunakan fitur Queues Tree.

Kali ini saya menggunakan RB951 untuk ujicobanya.

IP Network yang akan saya limit adalah 192.168.111.0/24 pada interface ether4-Lan yang mengarah ke client dengan asumsi internet sudah dapat digunakan menggunakan ip tersebut.

Tahap 1 : Membuat mangle untuk menandai paket

Langsung saja kita menuju Firewall -> Mangle

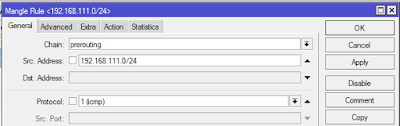

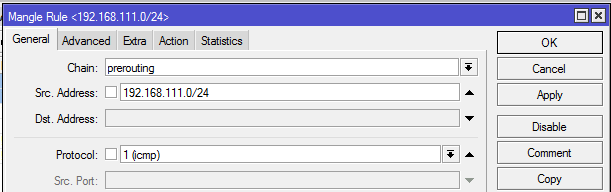

untuk yang pertama kita akan menandai paket icmp dari client menuju internet dan kita beri nama icmp, berikut capturenya.

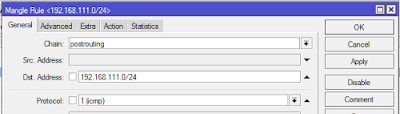

Selanjutnya kita tandai paket icmp yang mengarah ke client dan diberi nama icmp, berikut capturenya.



Selanjutnya kita akan menandai paket internet untuk upload dari user kecuali paket icmp dan kita berinama lan_up. capturenya sebagai berikut.



untuk yang terakhir kita konfigurasi untuk menandai paket downloadnya kecuali paket icmp dan diberi nama lan_dn. Capture sebagai berikut.



Berikut capture untuk ke 4 manggle yang sudah kita buat tadi.


Tahap 2 : Membuat limiternya di Queues Tree

Untuk melakukan konfigurasi tersebut kita bisa langsung menuju menu Queues -> Simple Tree
  • Konfigurasi limit untuk paket ICMP
  • Konfigurasi limit untuk Download
  • Konfigurasi limit untuk Upload

Berikut capture untuk keseluruhan limit yang sudah kita buat.


Berikut hasil pengetesan yang saya lakukan dengan menggunakan speedtest.cbn.net.id.

Download

Upload

Ping setelah speedtest


Dari pengetesan diatas kita ketahui walaupun bandwidth sudah mencapai maksimal untuk ping stabil tidak ada perubahan walaupun traffik ke user sudah full.

Berikut saya sertakan video tutorialnya, semoga dapat membantu temen2 semua...



Demikian sharing yang dapat saya sampaikan mengenai management bandwidth menggunakan queues tree, jika mengalamai kesulitan silahkan tinggalkan komentar.....
Selamat mencoba......

47 Responses to "Setting Management Bandwidth Menggunakan Queues Tree"

  1. Unknown22 September 2016 at 14:06

    Makasih mas......

    ReplyDelete
  2. Unknown5 October 2016 at 21:46

    untuk melimit ip per client gmn mas??
    itu yang di mangle apa ip gateway port....

    ReplyDelete
    Replies
    1. Dunia JaringanIndo19 November 2016 at 23:39

      Yang di mangle itu ip Networkny mas, dan kalau mas mau limit per ip client tinggal ganti aja ip networknya dengan ip clientnya mas tanpa ditambah subnetnya mas..

      Delete
  3. Ananda Dwi11 December 2016 at 05:40

    Passthrough=no kak? gak yes?

    ReplyDelete
    Replies
    1. Dunia JaringanIndo16 December 2016 at 11:26

      Passthrough ="yes" atau "no" sesuai kebutuhan aja,

      sedikit penjelasan mengenai passthrough kapan kita harus menggunakan "yes" dan kapan menggunakan "no"

      yes : digunakan setelah action di mangle (a) dilaksanakan, traffik akan di teruskan ke mangle (b) dibawahnya

      no : digunakan setelah action di mangle (a) dilaksanakan, traffik tidak akan diteruskan ke mangle (b) dibawahnya

      dalam tutor diatas tiap manglenya dapat berdiri sendiri, sehingga tidak membutuhkan pengecekan kembali di mangle berikutnya sehingga untuk passthrough = no.

      penerapan mangle passthrought = yes dapat dilihat di link berikut

      http://duniajaringanindo.blogspot.co.id/2016/05/limit-user-berdasarkan-mac-address.html

      Delete
    2. Unknown18 November 2018 at 02:05

      link nya ilang
      http://duniajaringanindo.blogspot.co.id/2016/05/limit-user-berdasarkan-mac-address.htm

      Delete
    3. Dunia JaringanIndo7 July 2019 at 21:31

      http://duniajaringanindo.blogspot.co.id/2016/05/limit-user-berdasarkan-mac-address.html

      masih ada kok gan, silahkan dicoba

      Delete
  4. Unknown13 December 2016 at 16:03

    sip...thx tutornya gan,,udah dipraktekin ok punya,,,tutor untuk firewall limit streaming, sosmes ditunggu ya,,

    ReplyDelete
    Replies
    1. Dunia JaringanIndo16 December 2016 at 11:49

      Sama2 gan, ditunggu aja untuk tutor berikutnya...

      Delete
  5. hadi23 January 2017 at 23:40

    bisa settingan diatas untuk kpasitas 256 kb? klau bisa gimana cara ngatir brnwidnya

    ReplyDelete
    Replies
    1. Dunia JaringanIndo8 March 2017 at 12:41

      Bisa aja gan,,tinggal diganti aja limit at sama max limitnya yang tadinya 5M dan 7M diganti 256k

      Delete
  6. Unknown9 February 2017 at 07:56

    Utk ip di atas kk.apa sdh trbagi rata ke beberapa client.cma satu kli settinggan utk beberapa nomor client "192.168.111.0/24"

    ReplyDelete
    Replies
    1. Dunia JaringanIndo20 February 2017 at 11:02

      supaya bagi rata, ditambahkan konfigurasi PCQ gan di queue tree nya gan

      Delete
    2. Dunia JaringanIndo20 February 2017 at 13:57

      konfig PCQ bisa dibaca di link berikut

      https://duniajaringanindo.blogspot.co.id/2015/11/setting-management-bandwidth-dynamic.html

      Delete
  7. Damar Hidayat Pamungkas29 March 2017 at 11:42

    bang mau nnya penjelasan dari ip 192.168.111.0/24 itu ip client ya,,
    trus itu yang ether 4 sumber internetnya apa bukan..

    ReplyDelete
    Replies
    1. Dunia JaringanIndo31 March 2017 at 21:17

      192.168.111.0/24 itu network ipnya gan,,,

      sedangkan ether 4 itu adalah yang mengarah ke client, di tutor saya beri nama ether-4-LAN lan ( local area network ). Kenapa yang saya limit arah client bukan ke arah internet ? karena saya berasumsi disini saya akan membuat limit untuk jaringan LAN atau client bukan port arah internet, untuk port arah internet gx perlu dilimit, sudah dilimit oleh providernya gan,,hehe

      Delete
  8. Unknown9 April 2017 at 03:32

    gan mikrotik punya ane di mangle bytes sama packets nya ga jalan alias 0,padahal posisi client lagi online
    ane dah ikutin cara agan di atas, ada solusi gan?
    ip network saya 192.168.1.0/24
    ip client 192.168.16.0/24

    ReplyDelete
    Replies
    1. Dunia JaringanIndo9 April 2017 at 19:41

      Bisa minta tolong capturekan mangle yang agan buat...kirim ke dunia.jarungan.it@gmail.com biar bisa saya liat cobfignya..

      Delete
  9. baralek28 April 2017 at 14:02

    gan...
    kalau melakukan limit bandwidth berdasarkan mac address bagaimana ya ? apakah bisa dengan queue tree juga ?

    ReplyDelete
    Replies
    1. Dunia JaringanIndo1 May 2017 at 13:12

      Bisa dicek di link berikut gan...tinggal diedit sesuai kebutuhan.

      http://duniajaringanindo.blogspot.co.id/2016/05/limit-user-berdasarkan-mac-address.html?m=1

      Delete
  10. syarif4 May 2017 at 00:05

    nice post (y)
    oiaaa GAN KOK KECEPATAN AGAN limit at 5M & max limit 7M, dsitu tujuan 7M MAKSUDX GMANA YAHH..
    PUNYA SAYA CUMA 1M JADI GMANA NGATURNYA GAN
    kiriim dimari yakk ASYA023@YAHOO.CO.ID

    ReplyDelete
    Replies
    1. Dunia JaringanIndo6 May 2017 at 22:22

      sesuai limit yang agan kehendaki, yang jelas disesuaikan kapasitas bandwidth layanan agan ke provider internet.

      Delete
  11. Dunia JaringanIndo6 May 2017 at 22:31

    Kebetulan layanan yang saya terima adalah 7 Mbps dari provider, jadi saya bisa setting 7 Mbps untuk max limitnya.

    Karena layanan agan cuma 1 Mbps agan berarti cuma bisa setting di 1 Mbps untuk max limitnya.

    ReplyDelete
  12. Unknown21 May 2017 at 21:00

    mas.. parent=global itu setting an nya gimana ya?

    ReplyDelete
    Replies
    1. Dunia JaringanIndo22 May 2017 at 21:49

      untuk router os yang lama ada beberapa argument untuk konfigurasi parentnya gan, kurang lebihnya seperti beikut,

      . Parent : berguna untuk menentukan apakah queue yang dipilih bertugas sebagai child queue
      Ada beberapa pilihan default di parent queue tree yang biasanya digunakan untuk induk queue:
      - Global-in :
      Mewakili semua input interface pada umumnya. Maksudnya disini interface yang menerima input data/trafik sebelum difilter seperti trafik upload
      - Global-out :
      Mewakili semua output interface pada umumnya. Maksudnya disini interface yang mengeluarkan output data/trafik yang sudah difilter seperti trafik download
      - Global-total :
      Mewakili semua input dan output interface secara bersama, dengan kata lain merupakan penyatuan dari global-in dan global-out.

      untuk routeros mikrotik yang baru saat ini argumen parent(global-in, global-out, dan global-total) digantikan dengan 1 arguman yaitu "global" saja.

      Delete
  13. Unknown21 May 2017 at 21:06

    trus konfigurasi paket ICMP itu gunanya untuk apa mas?

    ReplyDelete
    Replies
    1. Dunia JaringanIndo22 May 2017 at 21:56

      dari konfigurasi diatas secara garis besarnya sama mendapat bandwidth dari ISP kapasitasnya adalah 7,5 Mbps. Dari kapasitas tersebut saya pisahkan sendiri 512 kbps untuk paket ICMP dan 7 Mbps saya gunakan untuk kebutuhan akses internet, pertanyaannya kenapa saya pisahkan antara paket icmp dan internetnya ? hal tersebut saya buat supaya ketika kapasitas saya sudah maksimal 7 Mbps untuk ping/icmp tetap normal. karena jika tidak saya pisahkan ketika kapasitas full dari client untuk sekedar ping ke gateway latency akan tidak normal (latency tinggi bahkan sampai terjadi intermittent) hanya karena kapasitas sudah maksimal.

      Delete
    2. Unknown23 May 2017 at 20:57

      terima kasih mas udah nerangin semuanya.. saya udh ngerti sekarang.. semoga ilmunya berkah mas.. salut deh buat mas udah nerangin panjang lebar begitu! hehehe

      Delete
    3. Dunia JaringanIndo23 May 2017 at 22:03

      Terima kasih kembali mas,,semoga bisa membantu..:)

      Delete
  14. Goovernoon7 June 2017 at 05:10

    mas Kok Yang Saya Mah pada queue tree Cuma Yang Jalan Nya Download Kalo Uploade terus 0B Gimana ,Pas Di Test Speed download 1M Upload 1M,,,,,Maunya Download 1M Dan Uplod 512k

    ReplyDelete
  15. Goovernoon7 June 2017 at 05:30

    Kalau Masalah Nya Dari Firter Rules.Nat .Mangle ,Dan Ip clien 192.168.5.3 ,Mau di Limit Down=1M Up=512k ,,Tapi Gagal Mulu Yang Jalan nya Cuma Yang Download aja ,Jadi pada test speed Up dan down itu Sama 1M ,Mohon Pencerahannya

    ReplyDelete
    Replies
    1. Dunia JaringanIndo7 June 2017 at 13:00

      bisa minta dicapturekan config manglenya,,biar saya bisa ricek untuk konfignya..

      Delete
  16. Unknown26 June 2017 at 21:07

    maaf...klo ada client yg download pakai IDM apakah client lain yg hanya browsing tidak terganggu? dan apakah settingan di atas sama fungsinya paket download yg dilimit sementara paket browsingnya tdk. terimakasih.

    ReplyDelete
    Replies
    1. Dunia JaringanIndo26 June 2017 at 23:35

      Untuk settingan diatas hanya pengenalan untuk konfigurasi management bandwidth menggunakan queue tree gan,,yg saya terapkan hanya pemisahan paket icmp supaya ketika trafik full ping tetap lancar..jika ada client menggunakan IDM pasti akan mengganggu clien lain, karena idm bisa memakan bandwidth yang kita punya.

      Delete
  17. Unknown26 September 2017 at 18:11

    gan ada tutor untuk pisahin trafik bandwidth game online sama browsing/download ?

    ReplyDelete
    Replies
    1. Dunia JaringanIndo27 September 2017 at 23:34

      untuk saat ini belum ada gan,,lain waktu akan akan saya coba untuk membuat topik tersebut,,

      Delete
  18. rhoniy10 December 2017 at 22:41

    Maaf .. boleh tau pngertian dari chain prerouting dan postrouting gan , ?
    Knapa nggak pake forward ?

    ReplyDelete
    Replies
    1. Dunia JaringanIndo12 December 2017 at 20:44

      untuk pertanyaan tersebut sudah saya replay dari pesan yang anda kirimkan ke kami. Jika masih ada yang ingin ditanyakan, silahkan sampaikan ke kami.

      Delete
  19. FNDY2 June 2018 at 14:37

    gan kalau mau bypass ip tertentu gimana?

    ReplyDelete
    Replies
    1. Dunia JaringanIndo2 June 2018 at 22:57

      Kalau mau seperti itu bisa diakali menggunakan bantuan addrelist gan, jadi yang gx mau dilimit jangan dimasukan list,nanti untuk manggil addrelist setup ip yg akan dilimit di menu advanced..

      Delete
  20. Unknown14 August 2018 at 11:38

    kalau membuat pengecualian Ip Mana yang tidak masuk ke dlam queues tree gmna, moban. terimakasih

    ReplyDelete
    Replies
    1. Dunia JaringanIndo26 August 2018 at 09:18

      kita bisa memanfaatkan fitur addresslist untuk mendata ip2 mana saja yg akan kita limit gan, kemudian di mangle-> advance kita bisa inputkan disitu group addresslist yg sudah kita buat td..semoga bisa membantu.

      Delete
  21. Unknown18 September 2018 at 12:24

    kalo mau setting dengan ip tujuan , misal nya saya mau melimit koneksi antara upload dan download saya dengan ip tujuan tertentu, bagaimana setting nya ya mas ? terima kasih sebelum nya

    ReplyDelete
    Replies
    1. Dunia JaringanIndo17 October 2018 at 09:40

      tinggal diganti aja gan dari network 192.168.111.0/24 menjadi ip tertentu yang agan inginkan.

      Delete
  22. Jagoan Muda24 October 2018 at 21:40

    maaf gan,icmp tu untuk ping ke smua clien ato server saja,,,,makasih gan maaf pemula

    ReplyDelete
    Replies
    1. Dunia JaringanIndo7 July 2019 at 21:33

      karena tidak saya definisikan, berarti berlaku untuk semuanya gan

      Delete
